摘 要： 介绍了直流稳压电源设计环节中存在的实际问题及处理办法，并分析了直流稳压电源顺串和反串的情况，得出稳压电源顺串时能正常工作而反串时稳定输出电压比较小的电源不能正常工作的结论。 叙 词： 直流稳压电源；顺串；反串 Abstract： The thesis described a few teaches，several actual problems and the methods to analysis and handle the problems in the design of the direct voltage-stabilizing source．And this paper analyzes the specific circuits of the regulated power supply both in succession and in reverse，drawing a conclusion that the regulated power supply can work properly when connected succession and the regulated power output voltage can’t work properly when connected in reverse， and finally points out considerab1e attention should be paid in the actual use lest wrong conclusions be made． Keywords： regulated power supply；connected in succession；connected in reverse 1.前 言
随着电力电子技术的迅速发展，直流电源应用非常广泛，其好坏直接影响着电气设备或控制系统的工作性能，目前，市场上各种直流电源的基本环节大致相同，都包括交流电源、交流变压器(有时可以不用)、整流电路、滤波稳压电路等。本文以三相交流电源供电的直流电源设计为例，介绍直流电源设计中一些问题的处理办法。并就在实际应用中，多个直流稳压电源串联使用问题做了阐述。
2.直流稳压电源的设计
2.1 整流变压器的设计
三相整流变压器的设计包括：一、二次绕组的联结方式，二次侧电压的计算，一、二次侧电流的计算，容量的计算与确定，结构形式的选择等环节。其中一、二次绕组的联结方式及二次侧电压的确定是我们重点分析的内容。本文以某一步进电机驱动器的3个直流电源设计为例进行详细介绍，原理图如图1。

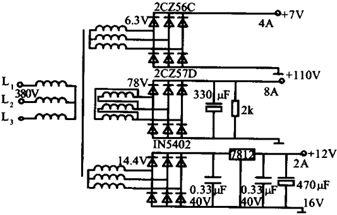

图1 步进电机驱动器直流电源设计的原理图
1、二次侧电压的确定
二次电压不仅与负载电压(即要设计的直流稳压电源电压)和整流电路有关，而且与稳压器件有关。对于要求高的选桥式整流电路，用电容滤波稳压和稳压器稳压，对于要求低的则可以不稳压或用电容稳压。如在图1中，+7V低压驱动，主要是用来锁相，其电流小、电压低，电压波动对驱动电源的工作状态影响不大，不用稳压；+110V用以高压驱动，断续式供电且频率很高，大的电流和电流变化率会产生很高过电压，因此要用电解电容稳压，电阻限流；+12V用于计算机和集成电路的电源，电流小、电压低，但要求电压稳定、纹波系数小，因此用电容和三端稳压器两级稳压。对于不同的稳压手段，二次电压有着不同的确定方法，理论上这3个电压的计算式相同，即U2=Ud／2．34 或UL＝Ud／1．35，计算的3个二次电压分别为：5.2V、81.5V和8.9V，但这样计算的结果在实际中不和适，因此，有些量必须用工程估算式来确定，如三相不可逆整流系统一般用公式UL=(0.9～1.0)·Ud估算，如果直流侧用电解电容滤波时、输出平均值会升高，一般用公式UL=Ud/2½估算；如果直流侧用电容和三端稳压器稳压，为了扩大稳压范围，Ud一般应升高3～6V，再用公式UL＝(0.9～1.0)·Ud估算。这样确定的3个二次电压分别为：UL7=0.9×7=6.3V，UL110=110/2½=78V,UL12=16×0.9=14.4V。
2、一、二次例电流计算及容量确定
二次电流要根据负载电流的大小和整流电路来定，在图1中采用三相桥式整流电路，用式I2＝(2/3)½Id求出3个二次电流有效值分别为：3.26A、6.5A、1.63A，就得到3个二次电压和电流。根据变压器一、二次功率近似相等原则，可求得一次电流I1＝1.45A，变压器的容量为S=953VA，按1.5kVA选变压器型号。
3、一、二次例绕组联结方式的确定
三相交压器绕组可以根据需要接成星形或Δ形。三相整流电路一般用于大功率(即负载功率在4kW以上)整流，变压器通常接成Y／Δ、 Δ／Y 2种。Δ／Y接法可使电源线电流有2个阶梯，更接近正弦波，谐波影响小，可控整流电路用得比较多；Y／Δ接法可以提供单相交流电源，减小二次绕组电流，一般用于大功率二极管整流电路；对于小功率三相变压器有时也接成Y／Y型，虽然这种接法会给电网引入谐波．但毕竟其功率小，影响也较小。总之，选的时候既要考虑对电网的影响，又要尽量减小绕组电流，降低绕组绝缘等级。在图1中，7V和12V电流比较小，电压低，选星形接法；110V电流大，电压不是太高，选Δ形接法，可大大降低绕组中电流，减小绕组线径，延长使用寿命；一次绕组的线电压虽然高(380V)，但变压器容量只有2kW，一次电流为1.45A，所以选星形接法，可降低绕组的电压和绕组的绝缘等。
2.2 整流电路设计
三相整流电路通常有三相半波整流电路和三相桥式整流电路，由于三相桥式整流电路输出平均电压高，电压脉动小，品质因数高，因此多使用桥式整流电路。桥臂上二极管型号的选择主要是由它的额定电压和额定电流决定，额定电流和电压则由负载平均电流和电压决定，其计算式为：ID＝（1／3）½·Id，ID(AV)= ID ／1.57，UDn＝(1～2) 2½·U2，由ID(AV)和UDn查二极管手册就可确定整流管的型号。
2.3 滤波稳压电路设计
1、滤波电路及器件选择
整流滤波电路通常有电容、电感和RC等滤波电路。电感滤波是利用电感对脉动电流产生反电动势，阻碍电流变化来实现的，电感越大，滤波效果越好。它一般用于负载电流大、对滤波要求不高的场台。RC滤波电路是电阻和电容连接使用的滤波电路，由于电阻会降低一部分直流电压，直流输出电压会减小，因此只适用于小电流电路。电容滤波是利用电容的充放电作用使整流输出电压变得平稳，而且电压幅值升高，滤波效果好，适于各种整流电路。滤波电容的选择主要是种类和容量、耐压值的确定。常用的整流滤波电容有铝电解、钽电解、涤纶、独石电容等。铝电解电容漏电流大，耐压和工作温度(最高+70℃)较低，但容量大；钽电解电容漏电流小，耐压和工作温度比铝电解电容都高，一般用于要求较高的地方；涤纶电容绝缘电阻大，损耗小，工作温度(最高+55℃)低，容量小，但耐压高；独石电容体积可以做得很小，耐压也可以做得很高，化学性能和热性能比较稳定，但容量小。一般当整流输出电流大时，必须用电解电容滤波稳压；输出电流小时，用一般电容或电解电容滤波都可以，如果对直流输出电压有纹波系数要求或者为了防止高频噪音，用电解电容和小容量无极性电容并联使用效果较好：小容量电容可滤掉脉动直流中的高次谐波， 电解电容滤掉大幅值的低频成分，稳压范围宽、效果好。整流滤波电路对电容器的容量和耐压值要求不是太高，一般根据输出电流大小估算电容器的容量，输出电流大，容量就大；电流小，容量就小。但是，容量太大会降低输出电压值，太小则会导致电压脉动大、不稳定。容量确定可参考表1，耐压值一般取所接电路工作电压的1.5～2倍。
