济南能华介绍恒流型100 W LED路灯驱动电源设计

作者:www.nenghua.com.cn   发布日期:2014-10-03 23:26   信息来源:http://www.lp1995.com

    本文介绍了一种恒流型100 W LED路灯驱动电源设计。该电源采用反激拓扑,输入220V/50 Hz的交流电,能够实现稳定的恒流输出,开路状态下具有限压保护功能。与传统的LED驱动电源相比,该电源兼顾了高效率和功率因数,同时简化了电路结构,降低了成本。在此对该驱动电源的电路进行简要介绍,分析了恒流原理,同时阐述了变压器的设计方法,最后搭建的样机满载效率达到87.5%,功率因数达到0.9以上,带灯后恒流输出在3 A,电流纹波小于50 mA。



    1 引言

    LED路灯是半导体照明最终进入千家万户的功能性照明的第一步,其优点是省电、安全、环保、方向性强、长寿命、易维护、易控制等。用LED路灯代替传统路灯,1盏每年可节电1 000 kW·h。近来,我国在硅基LED材料生长与芯片制造技术上取得了重大突破,从源头上避开了目前国际主流的LED照明技术(蓝宝石衬底LED照明技术和碳化硅衬底LED照明技术)的专利制约,开辟出一条硅基氮化镓LED照明新技术路线,这必将大幅降低LED的成本,进一步推动大功率LED路灯的推广。

    目前的LED驱动电路主要有线性稳压源、开关稳压源、开关恒流源。线性稳压源的优点是电路简单,成本很低,缺点是效率低、温升高、体积大;开关稳压源优点是体积小、效率高、稳压范围宽,缺点是亮度不稳定,对元器件要求高;开关恒流源的优点是效率高、体积小、LED亮度稳定,缺点是对元器件要求高,LED大规模并联亮度不一致。开关恒流源又主要分为反激电源和谐振电源,谐振电源效率相对较高,但成本也较大。作为路灯照明.要求驱动适应恶劣环境,稳定性高,电路简单,同时灯应无闪烁。因为路灯功率一般较大,整体亮度很高,对LED并联串的亮度一致性要求不高。同时路灯照明对效率和成本要求较高,鉴于谐振电源相对反激电源效率提升有限,采用反激结构的开关恒流源不失为100 W功率级LED路灯驱动的最佳选择。

    在此设计了一款结构简单,性能优良的100WLED路灯驱动电源,采用反激拓扑,实现了稳定的恒流输出,具有良好的过流、欠压及过温保护功能,同时兼顾了高效率和较高功率因数校正值。

    2 系统结构

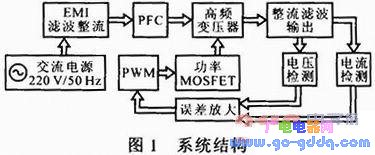

    为了减少电网谐波,传统大功率LED驱动电源一般由APFC+DC/DC变换器构成,通常这样的两级结构效率不超过85%,同时成本也会增加。文中LED驱动采用无源PFC反激变换拓扑,系统结构如图1所示。


    连接方式,抑制交流电网的高频干扰和电源对交流电网的干扰。PFC部分采用填谷式无源PFC电路,这种电路结构简单,能够实现较高的功率因数,缺点是输出电压波动较大,但由于后面接DC/DC电路,所以该缺点对此驱动电源无影响。PFC电路输出的能量经高频变压器传递给次级电路,高频变压器是驱动电源设计的关键,其设计将在后面详细讲解。功率MOSFET的选取是另一个关键,需考虑功率管的耐压及变压器初级电流,一般功率管的额定电流选为初级电流有效值的十倍,以保证足够的余量。同时导通电阻要低,防止导通损耗过大。

    该LED驱动采用通用的电流模式PWM控制器UC3843A作为主控芯片,该集成电路具有可微调的振荡器、高增益误差放大器,能进行精确的占空比控制,同时具有多重保护功能,采用大电流图腾柱输出,是驱动功率MOSFET的理想器件。主拓扑采用反激变换拓扑,通过控制开关管的开断,将变压器储存的能量传送到负载和输出滤波电容。次级采用集成电路TSM101将电压和电流采样信号与内部的基准进行比较,比较后的信号通过光耦反馈给初级的PWM控制器进行脉宽调节以保证该LED驱动电源恒流输出。当恒流输出失效时,能够实现恒压输出,保护负载。

    3 设计原理

    3.1 反激变换原理

    该设计采用图2所示的反激变换拓扑,其工作原理是:开关管导通时,变压器储存能量,负载电流由输出滤波电容提供;开关管关断时,变压器将储存的能量传送到负载和输出滤波电容,以补偿电容提供负载电流时消耗的能量。令Lp为变压器初级励磁电感,Ton为开关管导通时间,Udc为整流后的直流电压,开关管开通结束时,初级电流ip=UdcTon/Lp,此时变压器储存的能量E=Lpip2/2。当开关管关断时,如果变压器次级电流能够降为零,则为不连续导通模式(DCM),变压器储存的能量全部传递到次级:如果变压器次级电流不能降为零,则为连续导通模式(CCM),该设计满载下采用CCM。
