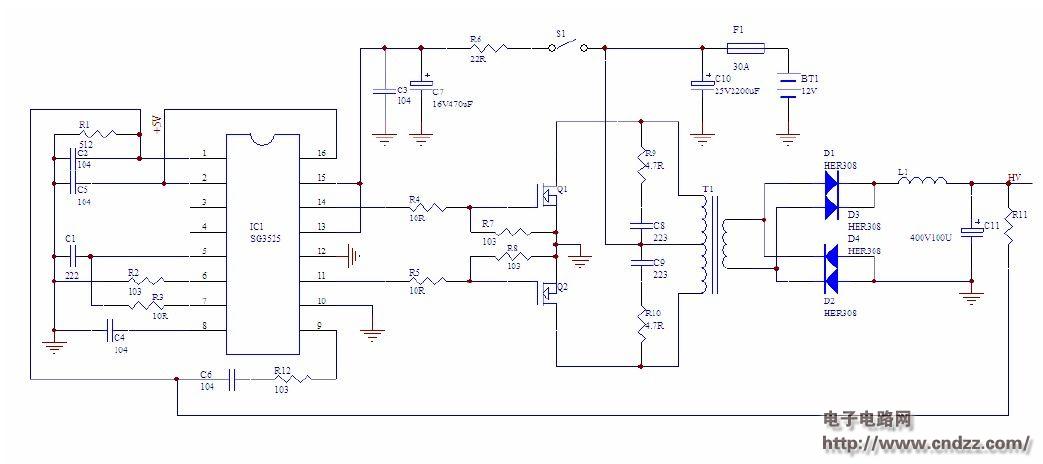

逆变器前级电路一般采用推挽结构，这里主要讲解下开环和闭环的问题。供分析的电路 如下：
1. 闭环前级变压器匝数比的设计
逆变器前级无论是开环还是闭环只是变压器的匝比和反馈环路的参数不同而已。比如需 要设计一个输入12V,变化范围为10.5-15V，输出电压为交流220V50Hz 的高频修正方波逆变 器。如果前级采用闭环结构，12V 升压后的直流电压稳定在270V 比较好，这样为了使输入 10.5V 时还能输输出270V,则变压器的变比大约为(270+2VD)/(10.5-VDS)/D,其中VD 为高压 整流管的压降，VDS 为前级MOS 管的压降，D 为最大占空比。计算出来的结果大约是28。
特别注意的是当前级工作在闭环状态时，比如输入电压比较高的话，D1,D3 正端整流出来的 脉冲的峰值将超过270V,占空比小于1 需要L1,C11 平滑滤波，所以L1 不能省略，还要足够 大，否则MOS 管发热损耗很大。具体计算可根据正激类开关电源输出滤波电感的计算，这 里就不再赘述了。
2. 准开环前级变压器匝数比的设计
实际中的逆变器前级往往省略 L1，从电路上看还是闭环稳压，电压也是通过R1 进行反 馈，又是怎么回事呢？从上面闭环稳压的计算中可以看出，为了保持输出的稳定，变压器的 变比设计的比较大。逆变器前后级都稳压当然比较好，但也可以只是后级稳压，后级稳压在 AC220V,我们可以把前级直流高压设计在最低220V 就可以了，此时占空比为50%。如果前 级直流高压大于220V 我们可以自动把占空比调小点，这样输出交流电也稳定在220V 了。
用这种方式的话我们的变压器变比可以按输入10.5V 时输出220V 设计，计算结果变比大约 是22.这样输入10.5-15V 变化时，前级高压的变动范围大约是220-320V.
如果L1 直接短路，R1 去掉，这样就是一个纯开环的电路，只是有于变压器漏感尖峰的 存在，在逆变器空载时，前级输出的直流高压会虚高，对高压滤波电容和后级高压MOS 管 的安全不利。我们可以也接上R1 做一个浅闭环反馈，限制空载高压在320V,超过320V 时， 占空比会被控制到很小，这样高压滤波电容和后级高压MOS 管的安全得到了保证，空载电 流也减小了。前级这样设计的话，只要带很小的负载，前级占空比立刻拉到最大，前级直流 高压降到320V 以下。
在正弦比逆变器的前级电路中也可以这样设计，对于输入12V 输出220V 的逆变器来说 可以把变压器的变比设计在32 左右，这样前级直流高压的变化范围大约在320-420V,通过改 变后级SPWM 的调制度也可以保证后级输出220V 电压的稳定。
