摘要：常规线性稳压电源中，调整元件串联在负载回路，其作用就像一只可变电阻，输入电压或负载变化时，串联调整元件的压降改变，从而使输出电压稳定不变。当输入电压过高时，串联调整管的功耗很大，因此效率很低。为了解决常规线性电源采用滑动电阻调节方式所带来的低效率问题，通过采用数字控制的方法，使线性电源的效率最大化。该设计利用STC12C5410AD单片机输出PWM控制三端稳压器，实际带载测试在输入电压波动范围为±20％的情况下，效率达到了50％的结果，证明数控型电源具有工作稳定，电压调节精度高，纹波系数小，效率高于常规线性电源的特点。
关键词：数控；STC12C5410AD；稳压电源；PWM
稳压电源是能为负载提供稳定交流电源或稳定直流电源的电子装置。直流稳压电源应用非常广泛，但只有质量优良的直流稳压电源，才能满足各种电子设备的要求。本文利用单片机数字控制技术，采用PWM进行闭环调节，设计出一款性价比高的多功能数字化通用直流稳压电源。该设计除了具有对电压的数字控制功能外，还可实时监测实际电压、电流输出，效率高，稳定度强。同时，该设计具有调节精度高、功能多、液晶实时监测显示等诸多优点。
1 电源组成及工作原理

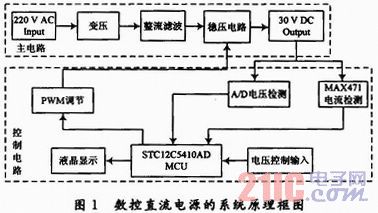

数控直流稳压电源主要由整流滤波电路、稳压电路、采样电路、PWM控制电路、键盘电路、显示电路和主控电路构成。系统框图如图1所示。
一般而言，现在的数控直流电源按工作原理分为三类，分别为开关电源，相控电源和线性电源。这三类电源各有自身的优缺点。就数字控制部分而言，这些电源的控制方式是一致的，即脉宽控制。因线性电源稳压精度较高，输出纹波电压也较低，在这里主要讨论线性电源的设计。
数控电源的工作原理是将输入的交流电源经变压后，整流滤波，通过PWM调节三端稳压器(开关电源为开关管)来达到调节输出的目的。然后通过A／D采样，将数据交由单片机处理，利用闭环调节来保证稳定可控的输出。
