济南能华介绍正弦波逆变器,正弦波逆变器的的设计总体框架图，开

作者：www.nenghua.com.cn   发布日期：2014-08-29 12:20   信息来源：http://www.lp1995.com

• 　　正弦、蓄电瓶）转变成交流电（一般为220v50HZ正弦）的应急电源，一般是把直流电瓶逆变成220V交流的。通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。把通信系统调制技术应用到逆变技术中的正弦波脉宽调制技术（Sinusoida-PWM，简称SPWM），把SPWM技术正式应用到逆变技术中，使逆变器的性能大大提高，并得到了广泛的应用和发展，也使正弦波逆变技术达到了一个新高度。各种不同的PWM技术相继出现，例如注入三次谐波的PWM、空间相量调制（SVM）、随机PWM、电流滞环PWM等，成为高速器件逆变器的主导控制方式，正弦波逆变技术的发展已经基本完善。正弦波逆变器广泛运用于各类：通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域。

目录

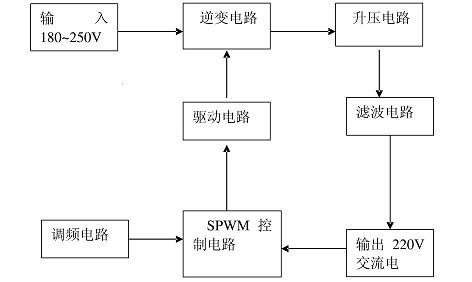

正弦波逆变器的设计总体框架图

正弦波逆变器的开关器件

• 1、 可关断晶体管（GTO）
  2 、电力晶体管（GTR）
  3 、功率场效应晶体管（Power MOSFET）
  4 、绝缘栅双极晶体管（IGBT）



正弦波逆变器主电路的基本形式

• 　　常用逆变器按照逆变器的直流侧波形和交流侧波形分类，可以分为电压型逆变器和电流型逆变器。

  　　1、电压型逆变器

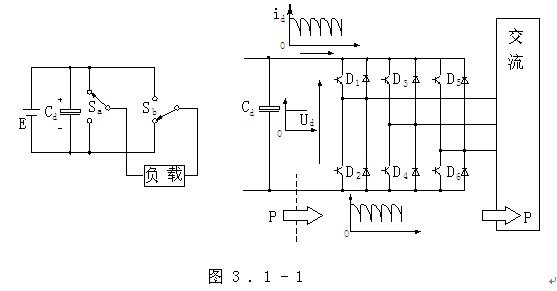

  　　理想的逆变器，从直流变到交流的功率总是一定的值而没有脉动，直流电压波形和电流波形中也不应该产生脉动。而在实际的逆变电路中，因为逆变器的脉动数等有限制，因而，逆变功率P是脉动的。当逆变器的逆变功率P的脉动波形由直流电流来体现时，称为电压型逆变器，如图3.1-1所示，直流电源是恒压源。







  　　电压型逆变器的特点是：

  　　（1）直流侧有较大的直流滤波电容Cd。

  　　（2）当负载功率因数变化时，交流输出电压的波形不变，即交流输出电压波形与负载无关。交流输出电压的波形，通过逆变开关的动作被直流电源电容上的电压钳位成为方波。

  　　（3）在逆变器中，与逆变开关并联有反馈二极管D1~D6，所以，交流电压与负载无关，是方波。

  　　（4）输出电流的相位随着负载功率因数的变化而变化。换向是在同桥臂开关管之间进行的。

  　　（5）可以通过控制输出电压的幅值和波形来控制其输出电压。

  　　2、电流型逆变器

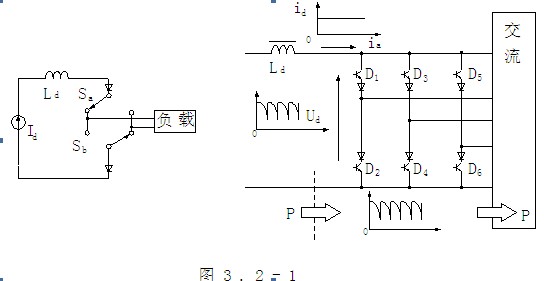

  　　当逆变器的逆变功率P的脉动波形由直流电压来体现时，称之为电流型逆变器，如图3.2-1所示，直流电源是恒压源。







  　　电流型逆变器的特点是：

  　　（1）直流侧接有较大的滤波电感Ld。

  　　（2）当负载功率因数变化时，交流输出电流的波形不变，即交流输出电流波形与负载无关。交流输出电流波形，通过逆变开关的动作，被直流电源电感稳流成方波。

  　　（3）在逆变器中，与逆变开关串联的有反向阻断二极管D1~D6，而没有反馈二极管。所以，在逆变器中必须有释放换相时积蓄在负载电感上的能量的电路（通常用并联电容吸收这部分能量）。

  　　（4）输出电压的相位，随着负载功率因数的变化而变化。换向是在两相邻相之间进行的。

  　　（5）可以通过控制输出电流的幅值和波形来控制其输出电流。
