简易充电器设计
一：设计要求；
（1）可以选用多种电压值进行充电，以满足不同种类、
不同容量电池充电的需要；(2)充电器应具有保护措施，防
止电池过充；(3)增加LED充电状态显示，过流过压保护功能。
二：充电原理；

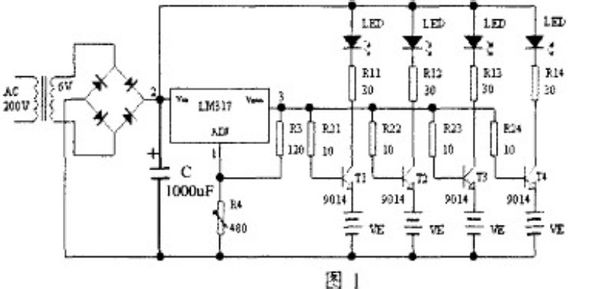

图1所示电路可同时对一到四节电池分别充电，采取智能充电方式，充足电即自停。充电前，先调节R4，使三端可调稳压器LM317的输出电压为预定值v0。预定值v0由待充电的电池电压决定，即：Vo=VE+VBE充电进行过程中，电池电压VE逐渐上升，Vo保持恒定不变，当电池的电压VE到(Vo—VBE)V时，BJT截止，充电终止。（晶闸管变流技术的应用）
充电电流可由R1l-R14限制。（晶闸管变流技术的应用）
2、充电状态显示
充电过程中，BJT导通，相应充电指示灯LED发亮；当充电电流减小，变为恒压小电流充电时，LED 的亮度减弱；直到电池充足电，BJT截止，相应的LED熄灭。
3、过充保护
充电结束后，即使不切断电源，由于BJT近乎截止，充电电流很小，充电电池的电压不会再升高，即使长时间充电对电池也没有损害，能对电池起过充保护。
4、限流
图l电路中R11，R14用是限制充电电流大小。充
电过程中，电池电压上升，充电电流减小，当电池达到充足状态时，变为为恒压小电流充电，直到充电完全BJT 截止充电结束。此为正常充电的全过程。假设实际充电电流大于最大充电电流，为保护充电电池，必须限制、调整充电电流。电阻Rl连接在BJT的C极上，有分压作用，降低VcE减小充电电流。
三 元器件配置及电量分析
1、LM 3171 l
三端可调式集成稳压器LM3 17，只需通过外接很少元件即可扩大输出电压的调节范围，普遍应用于直流稳压电源技术。LM317典型外接元件如图2， R3，R4调整电阻，决定LM317的输出电压Vo简约计算法为：=y肼(1+生R) 公式li其中VREF为LM317基准电压，约为1．2V． v
2、R3、R4设置图I中LM317的输出电压依靠外接电阻R3、R4来调节，进而控制充电电池的电压V ，为保证输出电压的精度和稳定性，提高充电效果，R3、R4要选择精度高稳定性好的的阻 ，且R3数值不宜高于240Q．假设图1中R3确定为l20Q的碳膜电阻，R4为480Q碳膜电位器，由此获得LM317的输出电压Vo调节范围为1．2V至6V。R4=0D．~ ，Vo=1．2V R4=481111时， =6V可调电阻R4也可根据实际电池电压VE数值，依据公式1计算方法选择合适阻值的碳膜电位器。另外为防止电流在连线电阻上产生误差电压，在设计PCB板时电阻R3、R4安放位置要尽量紧靠LM317。
3、T1一T4选择
T1一T4在充电系统中起到重要的作用。应选用同一型号。为减少充电器的工作噪声，兼顾各方面要求，确定T1一T4为小功率低噪声NPN型管9 0l4(实物见图3)。目前，市场有绿、红、黄和白等LED，由于价格因素，电路中选用绿色LED。
4、R11-R14的选择
实际电流大于充电电流时，通过R1分压，减小Vce调整限制充电电流。由于9014的Icm=0.1A,为使正常情况保证较大电流充电。因此选择R11-R14不宜过大，可采用几十欧姆的小电阻。
四：总结；
1，本充电器结构简单，但能保证安全充电，增加LED充电状态显示，过流过压保护功能。
2，充电前要根据电池电压调节R4，确定LM317的输出电压值（可调节范围1.2—32V）。
3，不足之处并非完全智能充电器，为进一步完善充电性能，功效势必更加优化电路。
注：给你的图为6V，在画原理图时，根据你的要求应该吧变压器的输入最大改为48V。
主电路：就是图1的晶闸管单向全波可控整流电路部分。
保护电路： 是后面的过流过压保护部分了。
