一、先预设目的与要求
1．通过实验获取直流电源相关知识
通过集成直流稳压电源的设计、安装和调试，要求学会：
(1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源；
(2)掌握直流稳压电路的调试及主要技术指标的测试方法。
2．设计任务
设计一波形直流稳压电源，满足：
(1)当输入电压在220V±10%时，输出电压从3－12V可调，输出电流大于1A；
(2)输出纹波电压小于5mV，稳压系数小于5×10-3，输出内阻小于0.1欧。
3．设计要求
(1)电源变压器只做理论设计；
(2)合理选择集成稳压器；
(3)完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图，自制印刷板；
(4)撰写设计报告、调试总结报告及使用说明书。
二、仪器与器材
自耦调压器、双踪示波器、万用表（模拟或数字）、交流毫伏表各一台，自制电路板的各种工具一套及
元器件若干。
三、原理与分析
1．直流稳压电源的基本原理
直流稳压电源一般由直流电源变压器T、整流滤波电路及稳压电路所组成，基本框图如下。各部分的作用：
（1）电源变压器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压Ui。变压器副边与原边的功率比为P2/ P1=η，式中η是变压器的效率。
（2）整流滤波电路：整流电路将交流电压Ui变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
各滤波电容C满足RL-C＝（3~5）T/2，或中T为输入交流信号周期，RL为整流滤波电路的等效负载电阻。
（3）三端集成稳压器：常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。常用可调式正压集成稳压器有CW317（LM317）系列，它们的输出电压从1.25V－37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。其芯片内有过渡、过热和安全工作区保护，最大输出电流为1.5A。其典型电路如图2，其中电阻R1与电位器R2组成输出电压调节器，输出电压Uo的表达式为：Uo＝1.25（1＋R2/R1）
式中R1一般取120－240欧姆，输出端与调整端的压差为稳压器的基准电压（典型值为1.25V）。
2．稳压电流的性能指标及测试方法
稳压电源的技术指标分为两种：一种是特性指标，包括允许输入电压、输出电压、输出电流及输出电压调节范围等；另一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数（或电压调整率）、输出电阻（或电流调整率）、纹波电压（纹波系数）及温度系数。测试电路如图3。

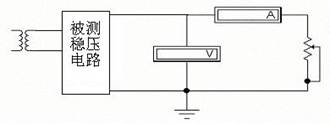

图3 稳压电源性能指标测试电路
（1） 纹波电压：叠加在输出电压上的交流电压分量。用示波器观测其峰峰值一般为毫伏量级。也可用交流毫伏表测量其有效值，但因纹波不是正弦波，所以有一定的误差。
（2）稳压系数：在负载电流、环境温度不变的情况下，输入电压的相对变化引起输出电压的相对变化，即：
（3） 电压调整率：输入电压相对变化为±10%时的输出电压相对变化量，稳压系数和电压调整率均说明输入电压变化对输出电压的影响，因此只需测试其中之一即可。
（4） 输出电阻及电流调整率
输出电阻与放大器的输出电阻相同，其值为当输入电压不变时，输出电压变化量与输出电流变化量之比的绝对值.电流调整率：输出电流从0变到最大值时所产生的输出电压相对变化值。输出电阻和电流调整率均说明负载电流变化对输出电压的影响，因此也只需测试其中之一即可。
