济南能华介绍基于TL431的LED电源恒流

作者:www.nenghua.com.cn   发布日期:2014-08-20 09:58   信息来源:http://www.lp1995.com

基于TL431的LED电源恒流电路介绍
基于TL431的LED电源恒流电路介绍


我们都知道LED电源其实没什么特别,其特点就是需要恒流限压,况且长期工作在满载情况下,所以对效率的要求比较高;有些电源由于结构尺寸的限制,对高度有要求。下面我就试着就目前中小功率的LED照明电源,谈谈次级恒流的一些常见的方法来一个总结;不一定很全面,也不一定很深入,不过总算能对一些初入行的工程师有些帮助。


声明:电路并非所有的都是原创,贴出来是为了方便讨论,如果涉及到侵权问题,请及时告知本人,以便及时删除。


可以毫不夸张的说,LED驱动电源将直接决定LED灯的可靠性与寿命;作为电源工程师,我们知道LED的特性需要恒流驱动,才能保证其亮度的均匀,长期可靠的发光。


我们先来谈谈比较流行的TL431的几种恒流方式。


1、 单个TL431恒流电路

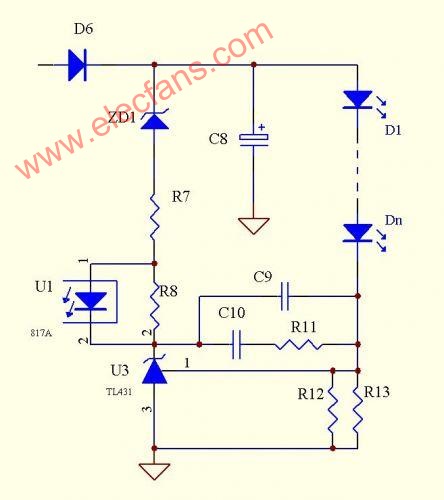

如上图,即是利用单个TL431恒流的示意图


原理:此电路非常简单,利用了431的2.495V的基准来做恒流,同样限制了LED上面的压降,但优点与缺点同样明显。


优点:


电路简单,元器件少,成本低,因为TL431的基准电压精度高,R12,T13只要采高精度电阻,恒流精度比较高


缺点:


由于TL431是2.5V基准,故恒流取样电路的损耗极大,不适合做输出电流过大的电源。


此电路的致命缺陷是不能空载,故不适合做外置式的LED电源。


大家可以先讨论下,怎样改进缺陷,明天我继续贴出改进型电路。


2、单个TL431恒流改进型电路

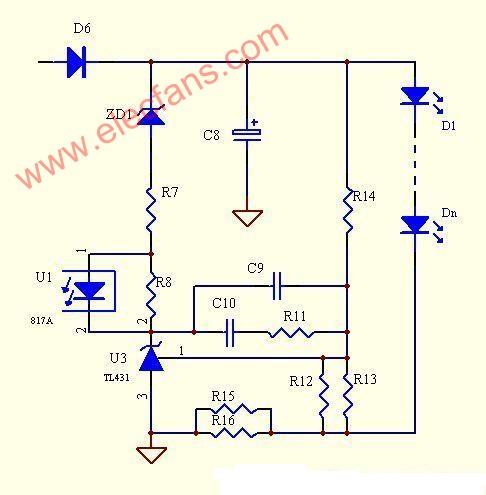

如上图,即是利用单个TL431恒流的改进型示意图






原理:此电路同样是利用了TL431的2.495V的基准来做恒流,跟上面的电路不同点在于减少了电流取样电路的电压,只要合计设计R12,R13,R14的值,可以限制LED上面的压降


优点:


电路简单,元器件少,成本低,跟上面电路相比,显著降低了取样电阻的功耗,恒流精度很高,克服了上面的电路不能空载的致命缺陷,当有个别LED击穿时,可以自动调整输出电压


缺点:


当输出空载时,输出电压会有上升,上升幅度由电流取样电路电阻与R12,R13的比值决定

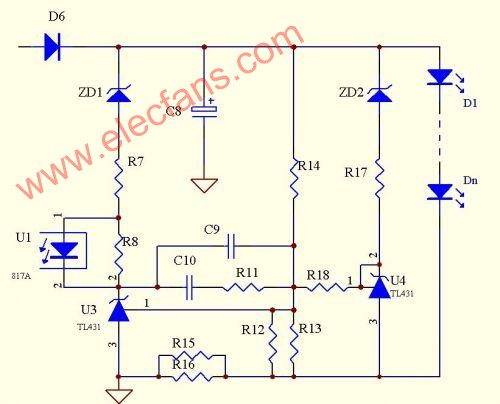

3、两个TL431恒流电路
