LED路灯恒流电源组成的电子元器件分为主动元件、被动元件和机构零件
1. 主动元件
恒流驱动IC 这是产生恒流电源的核心元件，利用PWM（波宽控制）原理将电源方波数码化，而后根据讯号源传来的讯息管理电源方波的占空比，从而保持输出电流的恒定。
场效应三极管或模组
路灯功率由50W到500W，恒流驱动IC往往不能直接驱动高功率电源，要利用高频开关的场效应管来处理高频开关。
光耦合器 在需要隔离输出与输入电源的系统中在变压器输入与输出组绕间传递控制讯息的元件。
2. 被动元件
整流桥堆 路灯的电力来源源主要还是交流电，而电子元件基本都是做在直流电的。所以输入的电源首先就要整流。
二极管 稳压二极管、肖特基二极管在电源管理系统中都是常用的。许多小功率的元件要工作在低电压，或者系统中需要参考电压，就会用稳压二极管；在开关电源里，最终低压直流输出往往选用低Vf值的肖特基二极管整流，以提高工作效率。
电解电容器 这个储能元件在开关电源里是必要的。但其因结构问题，使用寿命有一定的限制。这个元件是LED标榜超长寿命的致命伤。目前已有研究用其他材料的电容取代，但还不普及。
电感元件 线圈、变压器这些电感元件是开关电源元器件主角之一 ，作用是承担负载或变压、隔离、滤波等。
其他元件 各式电阻、电容、保护元件都会使用上。
3. 机构零件
线路基板 通常用单面或双面刚性基板，主要要求防火及耐压；铜箔层要厚实，以承载大电流。端子、连接器 路灯电源有单组输出的也有多组输出的，在电源输入输出的地方往往使用各种端子和连接器转接导线。
可以毫不夸张的说，；作为电源工程师，我们知道LED的特性需要恒流驱动，才能保证其亮度的均匀，长期可靠的发光。
TL431的几种恒流方式。
1、 单个TL431恒流电路

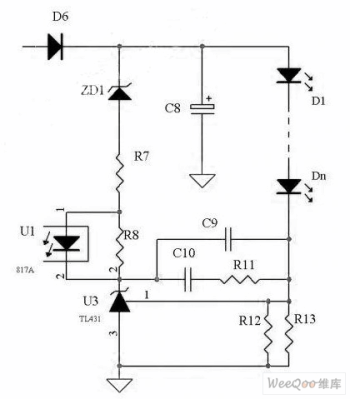

如上图，即是利用单个TL431恒流的示意图
原理：
此电路非常简单，利用了431的2.495V的基准来做恒流，同样限制了LED上面的压降，但优点与缺点同样明显。
优点：
电路简单，元器件少，成本低，因为TL431的基准电压精度高，R12,T13只要采高精度电阻，恒流精度比较高。
缺点：
由于TL431是2.5V基准，故恒流取样电路的损耗极大，不适合做输出电流过大的电源。此电路的致命缺陷是不能空载，故不适合做外置式的LED电源。大家可以先讨论下，怎样改进缺陷，明天我继续贴出改进型电路。
2、单个TL431恒流改进型电路

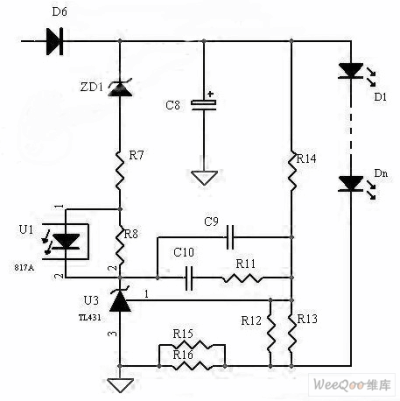

如上图，即是利用单个TL431恒流的改进型示意图
原理：
此电路同样是利用了TL431的2.495V的基准来做恒流，跟上面的电路不同点在于减少了电流取样电路的电压，只要合计设计R12,R13,R14的值，可以限制LED上面的压降。
优点：
电路简单，元器件少，成本低，跟上面电路相比，显著降低了取样电阻的功耗，恒流精度很高，克服了上面的电路不能空载的致命缺陷，当有个别LED击穿时，可以自动调整输出电压。
缺点：
当输出空载时，输出电压会有上升，上升幅度由电流取样电路电阻与R12,R13的比值决定。

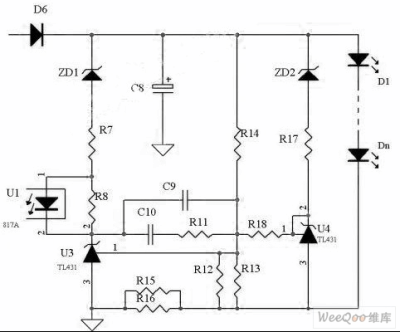

3、两个TL431恒流电路
