摘要：文中以设计一种精密高效的LED恒流驱动电源为目的，采用TOPSwitch_JX系列智能集成芯片实现了一款恒流驱动器，经过实际性能测试，得到了稳定的输出电流，达到LED恒流驱动的要求。
关键字：LED；TOPSwitch-JX；MOSFET
在全球能源短缺、环境污染日益严重的情况下，LED作为新型高效固态光源，具有寿命长、节能、安全、绿色环保、色彩丰富、微型化等显著特点，必将成为照明的主流产品，因此LED横流驱动器的设计便引起广泛关注。
1 LED恒流驱动器设计方案
1．1 LED恒流驱动器设计理念
电路框架结构简单，低成本，PFC值高，芯片功耗小于20mW，恒流精度高。
1．2 LED恒流驱动器设计思想
1．2．1 LED恒流驱动器系统框架图

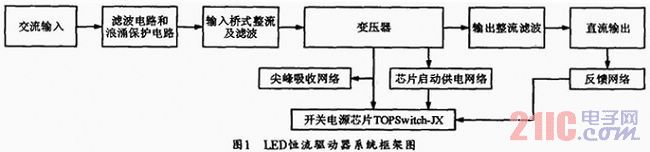

LED恒流驱动器的基本组成框架图如图1所示。交流输入通过保护电路和桥式整流滤波后得到脉动直流，脉动直流经MOSFET的通断后变成频率较高的交流信号，再通过隔离变压器经处理后得到直流信号，此直流信号经过反馈网络后并反馈给开关电源芯片，芯片通过增大或减小占空比(PWM)对电流进行调节，进而达到恒流的目的。
1．3 TOPSwitch-JX引脚
漏极D引脚：高压MOSFET的漏极输出端。通过该脚给内部启动电路提供高压直流电流源，内部电流线流信号通过该端取出。
控制C引脚：误差放大器和反馈电流输入端。电路通过调节占空比的大小来调节输出状态；内部关闭调节端，自动复位模式通过外部旁路电容来实现该功能。
外部电流限制X引脚：外部电流输入调整端。可实现ON／OFF控制与同步功能，如该引脚与S引脚连接则将丧失上述功能。
电压控制V引脚：此引脚为欠压过压保护所设计，如该引脚与S引脚连接则将丧失上述功能。
频率F引脚：内部工作频率选择端。若连接到S引脚，则芯片工作在132kHz，若连接到C引脚，则芯片工作在66kHz，但绝不能悬空。
源极S引脚：内部高压MOSFET源极端。该脚直接与功率地连接，则为一次控制电路基准端。
2 LED恒流驱动器设计
2．1 LED恒流驱动器设计指标
设计指标：①输出功率：20W；②输入电压：90-265 VAC(50Hz)；③输出电压：36V；④输出电流：560mA；⑤工作频率：66kHz。
2．2 LED恒流驱动器设计及参数计算
2．2．1输入输出参数计算
根据设计的要求，考虑到电路损耗，功率输出为Pout，输入功率如式(1)所示
