取样电阻R12，R13的功率为PR=2.495*2.495/R13)，对于小功率电源来说，这个功率的损耗相当可观，所以不建议采用此电路做电流大于200mA的产品。

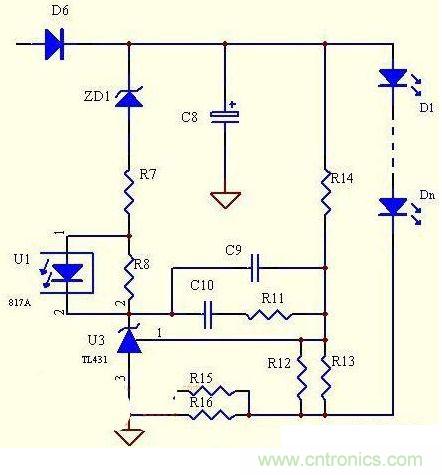

图2 单个TL431恒流改进型电路
如上图，即是利用单个TL431恒流的改进型示意图
原理：此电路同样是利用了TL431的2.495V的基准来做恒流，跟上面的电路不同点在于减少了电流取样电路的电压，只要合计设计R12，R13，R14的值，可以限制LED上面的压降。
优点：电路简单，元器件少，成本低，跟上面电路相比，显着降低了取样电阻的功耗，恒流精度很高，克服了上面的电路不能空载的致命缺陷，当有个别LED击穿时，可以自动调整输出电压
缺点：当输出空载时，输出电压会有上升，上升幅度由电流取样电路电阻与R12，R13的比值决定。
其实这个电路的真正缺点是：当单个LED的压降一致性不高时，恒流点也会相应发生变化。
