摘要：单片开关电源是国际上90年代才开始流行的新型开关电源芯片，本文阐述恒压/恒流输出式的设计原理。
恒压/恒流输出式单片开关电源可简称为恒压/恒流源。其特点是具有两个控制环路，一个是电压控制环，另一个为电流控制环。当输出电流较小时，电压控制环起作用，具有稳压特性，它相当于恒压源；当输出电流接近或达到额定值时，通过电流控制环使IO维持恒定，它又变成恒流源。这种电源特别适用于电池充电器和特种电机驱动器。下面介绍一种低成本恒压/恒流输出式开关电源，其电流控制环是由晶体管构成的，电路简单，成本低，易于制作。
1 恒压/恒流输出式开关电源的工作原理

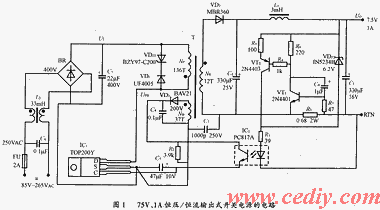

7.5V、1A恒压/恒流输出式开关电源的电路如图1所示。它采用一片TOP200Y型开关电源(IC1)，配PC817A型线性光耦合器(IC2)。85V～256V交流输入电压u经过EMI滤波器L2、C6)、整流桥(BR)和输入滤波电容(C1)，得到大约为82V～375V的直流高压UI，再通过初级绕组接TOP200Y的漏极。由VDZ1和VD1构成的漏极箝位保护电路，将高频变压器漏感形成的尖峰电压限定在安全范围之内。VDZ1采用BZY97C200型瞬态电压抑制器，其箝位电压UB=200V。VD1选用UF4005型超快恢复二极管。次级电压经过VD2、C2整流滤波后，再通过L1、C3滤波，获得＋7.5V输出。VD2采用3A/70V的肖特基二极管。反馈绕组的输出电压经过VD3、C4整流滤波后，得到反馈电压UFB=26V，给光敏三极管提供偏压。C5为旁路电容，兼作频率补偿电容并决定自动重启频率。R2为反馈绕组的假负载，空载时能限制反馈电压UFB不致升高。
该电源有两个控制环路。电压控制环是由1N5234B型62V稳压管(VDZ2)和光耦合器PC817A(IC2)构成的。其作用是当输出电流较小时令开关电源工作在恒压输出模式，此时VDZ2上有电流通过，输出电压由VDZ2的稳压值(UZ2)和光耦中LED的正向压降(UF)所确定。电流控制环则由晶体管VT1和VT2、电流检测电阻R3、光耦IC2、电阻R4～R7、电容C8构成。其中，R3专用于检测输出电流值。VT1采用2N4401型NPN硅管，国产代用型号为3DK4C；VT2则选2N4403型PNP硅管，可用国产3DK9C代换。R6、R5分别用于设定VT1、VT2的集电极电流值IC1、IC2。R5还决定电流控制环的直流增益。C8为频率补偿电容，防止环路产生自激振荡。在刚通电或自动重新启动时，瞬态峰值电压可使VT1导通，利用R7对其发射结电流进行限制；R4的作用是将VT1的导通电流经VT2旁路掉，使之不通过R1。电流控制环的启动过程如下：随着IO的增大，当IO接近于1A时，UR3↑→VT1导通→UR6↑→VT2导通，由VT2的集电极给光耦提供电流，迫使UO↓。由UO降低，VDZ2不能被反向击穿，其上也不再有电流通过，因此电压控制环开路，开关电源就自动转入恒流模式。C7为安全电容，能滤除由初、次级耦合电容产生的共模干扰。
该电源既可工作在7.5V稳压输出状态，又能在1A的受控电流下工作。当环境温度范围是0℃～50℃时，恒流输出的准确度约为±8％。
该电源的输出电压－输出电流(U0－I0)特性如图2所示。由图可见，它具有以下显著特点：
（1）当u=85VAC或265VAC时，特性曲线变化很小，这表明输出特性基本不受交流输入电压变化的影响；
（2）当IO<0.90A时处于恒压区，IO≈0.98A时位于恒流区，且UO随着IO的略微增加而迅速降低；
（3）当UO≤2V时，VT1和VT2已无法给光耦继续提供足够的工作电流，此时电流控制环不起作用，但初级电流仍受TOP200Y的最大极限电流ILIMIT(max)的限制。这时，UR6↑，通过VT1和VT2使光耦工作电流迅速减小，强迫TOP200Y进入自动重新启动状态。这表明，一旦电流控制环失控，立即从恒流模式转入自动重启状态，将IO拉下来，对芯片起保护作用。
2 恒压/恒流输出式开关电源的电路设计
电压及电流控制环的单元电路如图3所示。
2.1 电压控制环的设计
恒压源的输出电压由下式确定：
UO=UZ2＋UF＋UR1=UZ2＋UF＋IR1·R1(1)
式中，UZ2=6.2V，UF=1.2(典型值)，需要确定的只是R1上的压降UR1。令R1上的电流为IR1，VT2的集电极电流为IC2，光耦输入电流(即LED工作电流)为IF，显然IR1=IC2=IF，并且它们随u、IO和光耦的电流传输比CTR值而变化。TOP200Y的控制端电流IC变化范围是2.5mA(对应于最大占空比Dmax)～6.5mA(对应于最小占空比Dmin)，现取中间值IC=4.5mA。因IC是从光敏三极管的发射极流入控制端的，故有关系式
IR1=Ic/CTR (2)
在IC和CTR值确定之后，很容易求出IR1。单片开关电源须采用线性光耦合器，要求CTR=80％～160％，可取中间值120％。将IC=4.5mA，CTR=120％代入式(2)得出，IR1=3.75mA。令R1=39Ω时，UR1=0.146V。最后代入式(1)计算出
UO=UZ2＋UF＋UR1=6.2V＋1.2V＋0.146V
=7.546V≈7.5V
2.2 电流控制环的设计
电流控制环由VT1、VT2、R1、R3～R7、C8和PC817A等构成。下面需最终算出恒定输出电流IOH的期望值。图3中，R7为VT1的基极偏置电阻，因基极电流很小，而R3上的电流很大，故可认为VT1的发射结压降UBEI全部降落在R3上。则
IOH=UBE1/R3 (3)
利用下面二式可以估算出VT1、VT2的发射结压降：
UBE1=(kT/q)·In(Ic1/Is) (4)
UBE2=(kTq)·In(Ic2/Is) (5)
式中，k为波尔兹曼常数，T为环境温度(用热力学温度表示)，q是电子电量。当TA=25℃时，T=298K,kT/q=0.0262V。IC1、IC1分别为VT1、VT2的集电极电流。IS为晶体管的反向饱和电流，对于小功率管，IS=4×10－14A。
因为前已求出IR1=IF=IC2=3.75mA，所以UBE2=(kT/q)In(Ic2/Is)
=0.0262In(3.75mA/4×10 -14A)
=0.662V
又因IE2≈IC2，故UR5=IC2R5=3.75mA×100Ω=0.375V，由此推导出UR6=UR5＋UBE2=0.375V＋0662=1.037V。取R6=220Ω时，IR6=IC1=UR6/R6=4.71mA。下面就用此值来估算UBE1，进而确定电流检测电阻R3的阻值：
UBE1=0.0262In(4.71mA/4×10 -14A)=0.668
R3=IBE1/IOH=0.668V/1.0A=0.668Ω
