本例介绍一款采用发光二极管制作的电流指示的可调直流稳压电源电路，其输出功率为50W，输出电压范围为1.25-28V。
电路工作原理

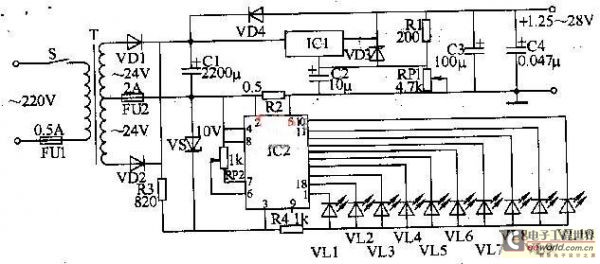

该可调直流稳压电源电路由电源输入电路、稳压输出电路和电流指示电路组成，如图所示。
电源输入电路由电源开关认熔断器FUl、FU2、电源变压器T、整流二极管VDl、VD2和滤波电容器Cl组成。
稳压输出电路由三端可调稳压集成电路ICl、电容器C2，C4、二极管VD3、VD4、电阻器Rl和电位器RPl组成。
电流指示电路由电阻器R2。R4、稳压二极管VS、LED驱动集成电路IC2和发光二极管VLl，VLlO组成。
接通电源开关S后，交流220V电压经T降压、VDl和VD2整流及Cl滤波后分为两路:一路经ICl和RPl等稳压调整后输出;另一路经VS稳压为lOV，作为IC2的工作电源。
R2为电流取样电阻器。输出电流流经R2时，在R2上产生电压降，此电压信号从IC2的5脚输入，经缓冲放大及与基准分压电路相比较后，驱动发光二极管VLl-VLlO发光，指示出电流值。
可调直流稳压电源元器件选择
Rl和R4均选用1/4W金属膜电阻器;R2选用2W线绕电阻器;R3选用lW金属膜电阻器。
RPl和R叨均选用线性电位器。
Cl-C3均选用耐压值为5OV的铝电解电容器;叫选用独石电容器。
VDl和VD2选用lN5401或lN5404型硅整流二极管;VD3和VD4均选用1N4007型硅整流二极管。
VS选用lW、lOV的硅稳压二极管。
VLl-VLlO均选用φ3mm的发光二极管。
lCl选用LM317T型三端稳压集成电路;IC2选用LM3914型LED显示驱动集成电路。
T选用5OW、二次电压为双24V的电源变压器。
可调直流稳压电源电路调试
电路安装完毕后，通电进行刻度校准。
校准电压：用万用表测量输出电压，调节RPl，在RPl相应的刻度上标注上所对应的电压值。
校准电流：在稳压电源的输出端接一只200Ω、lOW的水泥电阻器，然后调整RPl，使输出电压为lOV。再调节R叨，使VLlO刚好点亮，此时对应的刻度为5OOmA。整个可调直流稳压电源电流刻度只需按该点等分或加倍即可。
