通信基站直流远供电源

产品名称:通信基站直流远供电源

产品类别:电力通信高频开关电源

在线咨询:

联系电话:18766446695

工作时间:周一至周五 早上9:00-下午5:30

产品详情

 通信基站直流远供电源是根据基站远供电源规范研发设计的新型智能化远供电源产品。它具有可靠性高、安全性好、使用维护方便等优点。使用本远供电源系统可节省线路资源并有效替代传统的UPS。

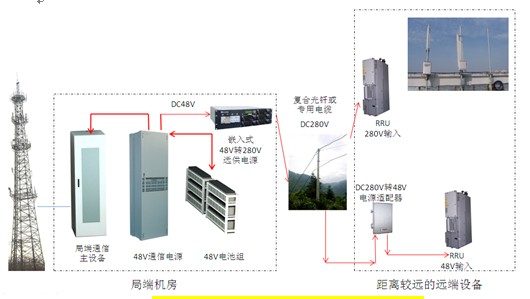

[系统组成]

1.  应用场景:
1)BBU安装在宏基站或接入机房内,单个(全向)RRU挂杆或安装在楼顶。
2)WCDMA网络中的RRU设备。
3)GSM网络中的RRU设备。
4)该方案可为单个全向RRU远程供电。

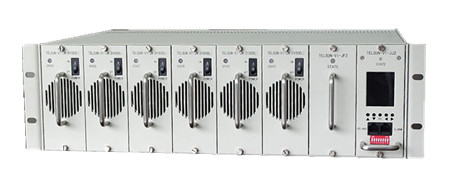

2.  局端:(模块冗余式)
1) 输入电压:–48V,输出电压:DC250~410V可连续调整。
2) 输出功率:单路模块600W,采用N+1冗余备份方式。
3) 每个局端模块对应一个远端模块,组成一套远供电源,可为一套RRU供电。
4) 局端模块插装在19英寸、2U(1200W)、4U(2400W-4000W) 标准插箱内,该插箱可安装在标准机柜内。
5) 每个标准插箱可容纳7个局端模块。
6) 安装在BBU所在的宏基站或接入机房内,取用该基站内-48V电源。

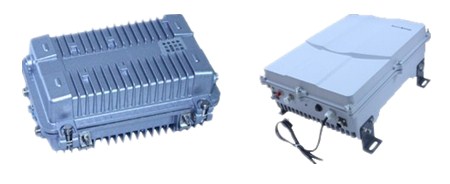

3.  远端:
1) 输入电压:DC250~400V,输出电压:DC48V。
2) 输出功率:350W 、 600W、 1500W。
3) 如果RRU设备电源端口为48V,选择SPS48型远端。
4)  远端为防水外壳,外挂于RRU设备下部,抱杆或壁挂安装。
4.  传输距离:RRU设备距离BBU所在基站(或机房)距离≤5Km。
5.   传输电缆:复合光缆(铜芯截面积≤2.0mm2)。
6.   应用范围:市区内不容易取电的、或交流电供电不稳定的RRU站点。
7.   优    点:
1) 可使选址方便,不受市电的影响。
2) 可避免本地停电或蓄电池组故障而造成基站断电,可大大提高网络服务质量。
3) 可节省户外UPS电源长期维护费用。
4) 可节省交流取电的额外费用


[性能指标]

      局端设备特性指标

项目 指标 描述
输入极性保护 接反不损坏设备 反接不工作
输入电压范围 43V~57VDC
浪涌电流 ≤2A
输出电压 250V~410VDC 可外部调节
输出功率 4000W 最大
变换效率 ≥85%
软启动 ≤1秒
输出欠压保护 90V±2V
输出过压保护 415V±2V
短路保护 可长期短路 可自恢复
输出过流保护 2.0A±0.1A 可自恢复
短路(AL0) ≤200ms 故障解除后30S恢复
开路(AL1) ≤200ms 故障解除后30S恢复
限流(AL2) ≤200ms 故障解除后,重开机恢复
火线搭接(AL3) ≤200ms 故障解除后30S恢复
漏电保护(AL4) ≤200ms 故障解除后,重开机恢复
单开(AL5) ≤200ms 故障解除后30S恢复
过热保护温度 100℃ 温度降回75度恢复
监控接口 RS232
防雷击 符合标准
工作温度 -10~55℃
环境湿度 ≤95%(40℃±2℃)
尺寸标准型 430x170x70 mm


      远端设备特性指标

项目 指标 描述
输入电压范围 250V~400VDC
输出电压 48V±2VDC
输出功率 350W、600W、800W、1500W、2000W 最大
变换效率 ≥85%
软启动 3秒
短路保护 可长期短路 可自恢复
尺寸标准型 270mm*210mm*110mm
重量 3kg
