7000VA系列工频UPS正弦波逆变器

产品名称:7000VA系列工频UPS正弦波逆变器

产品类别:通用工频正弦波逆变器

在线咨询:

联系电话:18766446695

工作时间:周一至周五 早上9:00-下午5:30

产品详情
NHDAG系列工频UPS正弦波逆变器产品简介
  本产品是工频UPS正弦波逆变电源大功率逆变器采用CPU集成控制的设计理念,纯正弦波输出,能有效地提高产品的可靠性,可扩展性;抗冲击能力强,且具有:直流电和市电自动切换功能(UPS功能);无人值守,自动恢复功能;市电互补控制功能;市电稳压功能(AVR功能)。
主要功能
1、输出稳压稳频功能:市电电压不稳定,经过本机器后,输出电压精准稳定,如在中国,在电力缺乏的时候,市电电压为190V,53Hz,则经过本机器后,输出电压为220V±3%,50Hz±0.5;输出稳定的电压有利于保护用电设备。
2、逆变功能:直流电DC转为交流电AC;与电瓶组合后,当家庭、办公区、超市,工业区等停电后,即可组成绿色环保无声发电机;当在户外无市电区域,即可组成移动电源,方便用户在户外使用家庭电器;在新能源行业中,逆变器是一个重要的不可缺少的组成部分;
3、智能充电功能:当电瓶没电时,连接上市电和本机器后,机器将自动为电瓶充电,智能充电有利的保护好电瓶以及延长了电瓶的使用寿命;当机器连接市电和电瓶组成UPS系统后,系统在输出市电的同时也为电瓶自动充电;
 充电方式分为三段充:
    段I:用最大恒定电流快速充电,以尽快提升备用电力。
    段II:转为恒定电压渐渐将电池充满电,给充分时间电池吸收能量,保护电池电极延长寿命同时避免电池过充。
    段III:当感测到电池充满时,会转用浮充电压以维持电池长久在满电量状态,并且自动检测电池电量,充电完成自动停止工作节省电力。
 内置充电器逆变器的特点是解决了电池不能充电的烦恼,不需要另配充电器。
4、UPS 功能:与电瓶和市电连接后,组成输出UPS系统,确保负载不会因为突然市电停电而关闭,保证了市电停电后负载还能继续工作;
  步骤1:当有市电时,市电经过稳压后直接输出,并且同时为电瓶充电;
  步骤2:当市电突然停电后,在5ms内系统自动切换成逆变供电,确保输出不间断;
  步骤3:当突然间有市电后,系统自动转换为市电供电,同时为电瓶充电;

NHDAG系列工频UPS正弦波逆变器产品特性
★ 采用工频变压器,纯正弦波交流输出,负载能力强;
★ 自动高低压调整功能(AVR),超宽电压范围输入,能适应任何恶劣的电力环境;
★ 本系列产品抗负载能力强,带载能力强,除了可带动各类阻性负载,还可带载各类感性型设备,比如马达,空调,电钻,日光灯,气体灯等;几乎可以带动所有的负载;
★ 可以接入电瓶的同时,接入市电;
★ 优先选用市电工作,市电带动负载的同时,给电瓶智能充电;
★ 市电断开,会自动转换到电瓶供电,而用电器不间断工作;
★ 先进的恒流自动充电线路,延长电池寿命;
★ 具有完善的电池欠压、过载、过放、短路保护功能;
★ 内置充电器采用平恒与浮充相结合的充电方式 ;
★ 人性化设计,LCD液晶屏显示;

NHDAG系列工频UPS正弦波逆变器工作模式及产品接线示例(图示为太阳能及市电互补型)
一、工作模式:
1、纯逆变型(无市电):直接由蓄电池经过逆变器,输出交流正弦波交流电,供负载使用;
2、市电互补型(有市电):在输入市电正常时,由市电直接供电;当市电电压过高或过低时,由逆变器内部降压绕组或升压绕组自动对市电进行调节,使逆变器输出较为稳压的交流市电;同时双向逆变器可向电池组进行充电;当市电异常或断电时,由电池组供电,电池组提供的直流电,经过双向逆变器,逆变成纯正的交流电,供负载使用;
二、接线示意图

NHDAG系列工频UPS正弦波逆变器型号规格及技术参数
型  号  NHDAG-7000VA
额定容量 5000W
输入Input 电压 145~275VAC
  频率 40~60Hz
输出Output 电压 220VAC±3%
  频率 50±1Hz
  波形 正弦波(失真度≤3%)
  效率 ≥80%
电池  DC-48V/96V/110V/192V/220V任选其一
转换时间 ≤2ms
过载  过载120%10正常工作, 150%10秒种
过放 过放逆变关机后,电池的泄放电流小于100uA
保  护   电池高低压保护 过载保护 输出短路保护
报警声 市电刚中断有连续的6声报警(报警后处在无鸣工作状态)
  当电池电压接近关机点时,报警声由慢到快,直到逆变器关机
显示屏 显示:市电工作电压,输出工作电压,工作频率,负载情况;电池容量
环境 噪音 ≤45dB
  温度 0℃~40℃
  湿度 10%~90%(无凝结)
重  量(kg) 净重(kg) 52
  毛重(kg)  54
 尺寸Size
(W×D×H)(mm)
内包装 465×265×465
  外包装 530×310×510
 备 注 Remark 规格变更恕不另行通知
产品细节

背板图
内部图

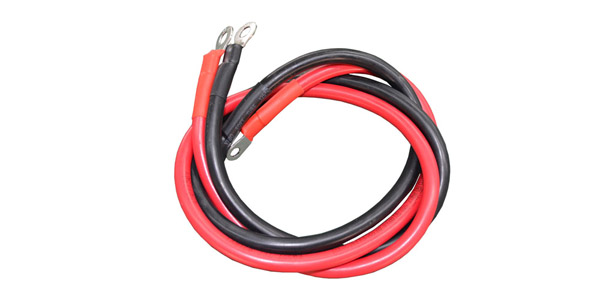

配线
